本文介紹了基于振動信號分析的一種螺桿壓縮機異響故障診斷方法。觀察振動信號的時域波形圖中是否有沖擊信號,可作為判斷轉子與機殼有無碰擦故障的依據。
一、引言
螺桿空壓機是一種廣泛應用于石油化工及工業生產領域的動力設備,其安全可靠運行,對保障企業生產具有重要意義。目前,大型工藝螺桿壓縮機用戶會實時監測其運行狀態,以便及時發現問題避免發生嚴重事故。而通用螺桿壓縮機一般會在出廠前進行試車檢測,保證產品交付后順利工作。因?yàn)闆](méi)有實時監測系統,所以通用螺桿壓縮機的出廠試車檢測尤為重要。而異響是試車檢測中較為常見的問題。本文針對噴油主機異響及采集到的一種振動信號展開分析。
二、異響信號
1、異響檢測
試車檢測中,一般是以儀器測試主機的振動烈度作為產品是否合格的檢測標準。但是傳統測試儀器僅能提供螺桿主機振動的有效值,對檢測主機異響而言具有較大的局限性。
另外,由于缺乏明確的判斷標準,對于異響的判斷,目前主要依靠工人師傅的個人經驗,借助銅棒或直接通過人耳進行辨識,給出結論,主觀性和經驗性較強。但主機異響可以在早期暴露主機存在的問題,如轉子間嚙合不良、轉子與機殼碰擦,避免主機咬死等嚴重事故發生。
2、檢測系統搭建
檢測對象為某型噴油螺桿空壓機主機,排氣量35m³/h,排氣壓力0.8MPa。
檢測系統硬件方面選用美國NI公司USB9233型數采卡,丹麥BK公司4085型加速度傳感器;軟件方面應用Labview編程平臺提供的Express模塊,進行測量程序的開發。
新搭建的測試系統不僅能提供主機振動的有效值,還能提供振動信號的時域波形,可直觀的觀測到振動信號,有助于異響的判斷分析。
3、檢測結果

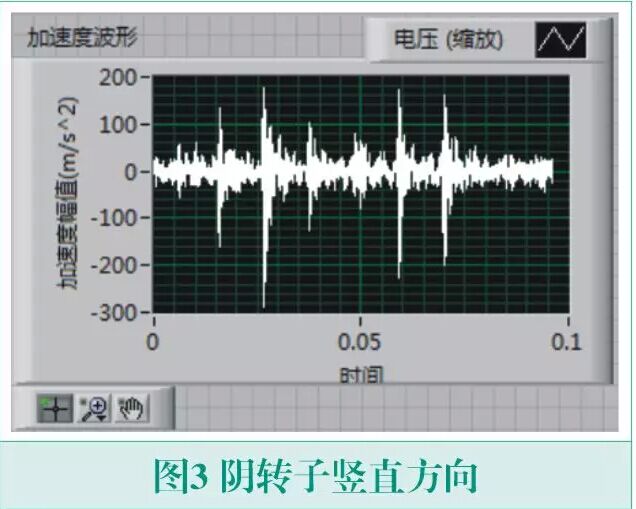

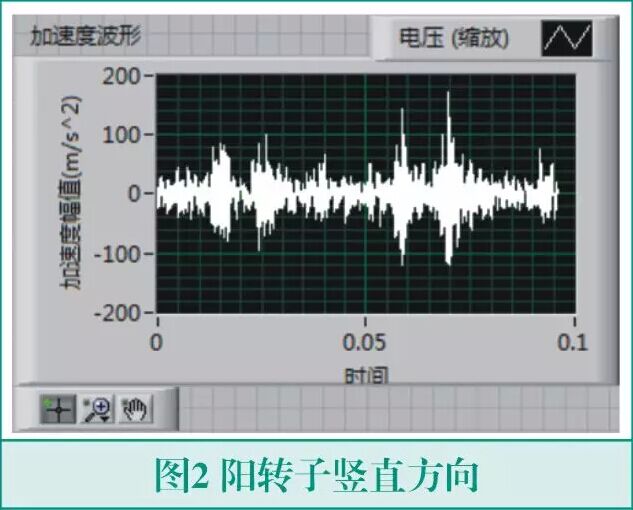

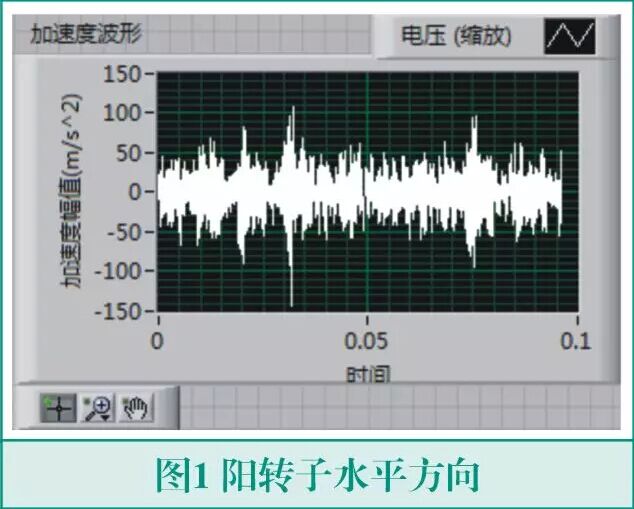

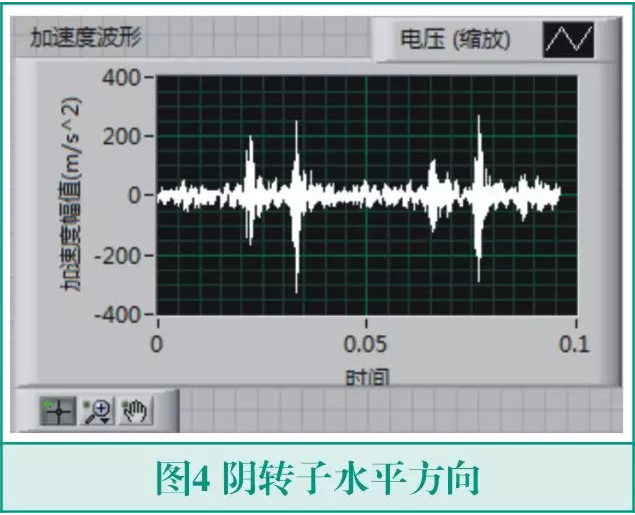

試車人員反映主機有異響,且推測異響源在機殼部位。用新搭建的測試系統對機殼進行測試,結果如圖1~4所示。
從以上測試的時域波形圖中可以觀測到,在機殼陰陽轉子徑向方向,及水平和豎直兩個方向上,均存在明顯的沖擊信號。
三、結果分析
從檢測結波形圖中可得到,沖擊信號的時間間隔約為0.011秒,故沖擊頻率fi=1/T為90.9Hz。該主機陽轉子為主動轉子,轉速為1367rpm,故回轉頻率fv=v/60為22.8Hz。陰陽轉子齒數分別為6齒和4齒,碰擦故障頻率fb=4*fv為91.2Hz。
由上述計算可得到?jīng)_擊信號頻率90.9Hz與轉子碰擦故障頻率91.2Hz較接近,因此,推測沖擊信號是由于轉子與機殼碰擦引起。
分析原因可能是由于加工誤差或熱膨脹導致轉子與機殼間隙減小,當轉子旋轉一周,齒頂與機殼碰擦四次,變會產生圖3所示的測試波形。當轉子有些齒頂與機殼碰擦,而有些不碰擦或碰擦程度較輕時,便會產生圖1、圖2、圖4所示的測試波形。
四、主機拆檢

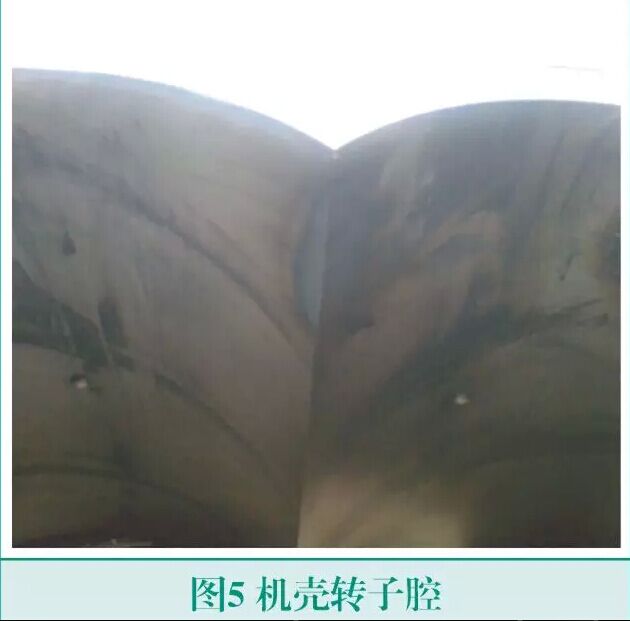

為驗證對主機異響故障的判斷,將測試主機進行拆檢,將轉子移除機殼后,可在機殼轉子腔內面觀察到明顯的劃痕,如圖5所示。
拆檢結果顯示,主機運行過程中轉子與機殼確實存在碰擦現象。證明了前文中沖擊信號來源的推測,找出了主機異響的原因。
五、解決措施
異響是由于運行過程中轉子與機殼的間隙過小引起的,解決措施有兩種:第一加工轉子,減小齒頂圓直徑;第二加工機殼增加轉子孔直徑,一般較常采用后者。但兩種方法都會增加泄露量,需要嚴格控制加工量。
六、結論
文中針對通用螺桿試車中出現的異響問題,引入時域波形作為檢測方法,避免了傳統檢測手段的局限性。根據檢測結果中的沖擊信號進行分析,通過頻率計算找出了沖擊信號來源,確定了異響原因。然后拆檢主機,證明了判斷結論正確方法可行,最后給出了常用的解決措施。
